On utilise normalement une patte pour transférer un important effort de cisaillement d’un appui de poteau à la fondation (voir la figure). Des tiges d’ancrage sont généralement utilisées pour positionner, mettre de niveau et sécuriser une plaque d’appui de poteau. Elles peuvent être utilisées pour transférer un effort de cisaillement moindre. L’utilisation d’orifices standards pour les [...]
La norme ASTM F1554 englobe trois nuances pour les tiges d’ancrage: 36 (248 MPa), 55 (380 MPa) et 105 (724 MPa). La grande majorité des tiges d’ancrage, (selon la définition dans la norme CSA S16-14) est utilisée pour positionner, niveler et fixer les plaques d'assise des poteaux avec charge de gravité concentrique. Note: L’expression “tige d’ancrage” [...]

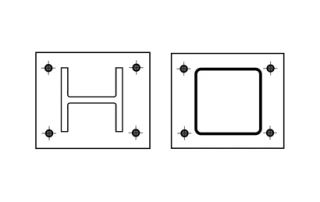

Selon l’article 25.2 de la norme CSA S16-14, “les colonnes doivent être assemblées avec au moins quatre tiges d’ancrage. S’il n’est pas possible d’utiliser quatre tiges d’ancrage non colinéaires pour assurer la sécurité du montage, des précautions spéciales doivent être prises.” L’exigence relative à l’utilisation d’au moins quatre tiges d’ancrage vise à assurer un montage sécuritaire. [...]
